中大新聞網訊（通訊員郭雙壯）結構色是區別于傳統化學色的一種全新的著色方式，其原理是由微觀物理結構與自然光之間的相互作用（如散射、干涉、衍射等）所產生的顏色。結構色材料的色彩不依賴于其成分的化學特性，因此具有更寬的原材料選擇范圍，在穩定性、安全性、耐用性及環保性等方面均優于依靠染料與顏料的傳統染色方式。3D打印技術的發展為結構色的加工制造提供了全新的思路。然而，目前用于結構色材料的3D打印方法存在打印條件或設備要求嚴格、缺乏對加工精度的系統控制、打印缺陷多和可擴展性有限等諸多問題，限制了結構色材料的應用前景。
近期，中山大學材料科學與工程學院郭雙壯副教授團隊制備了具有光敏活性的可打印結構色墨水，結合實驗室自建的高精度多材料直寫打印系統，成功實現了多彩結構色的溶劑揮發墨水直寫打印（Solvent cast-direct ink writing，SC-DIW）。該打印策略能在大范圍內實現對打印分辨率的精準控制與復雜圖案的高精度打印，并能夠靈活地與多種可打印功能材料體系集成。基于此，該團隊創新性地將結構色材料集成至仿生機器人的制造中，在傳統磁控柔性機器人表面打印結構色涂層，制備了一系列具有仿生結構色外觀及無束縛變形能力的多維度仿生蝴蝶，展現了這種結構色材料3D打印策略在仿生機器人及其他需要先進表面著色方式的系統中的應用前景。
圖1 膽甾相液晶彈性體的溶劑揮發墨水直寫打印過程

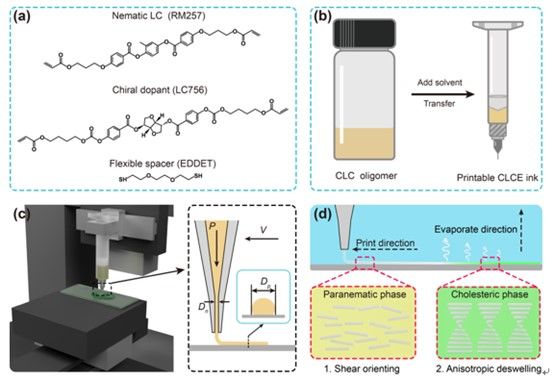

該課題組以向列相液晶RM 267、手性摻雜劑LC 756和擴鏈劑EDDET為原料通過邁克爾加成反應制備了具有光敏活性的膽甾相液晶彈性體低聚物，并添加二氯甲烷作為稀釋劑制備了可打印墨水。通過探究墨水直寫打印過程中打印速度、打印壓力及針頭直徑對打印墨水細絲直徑的影響，構建數學關系，實現了在大范圍內(52.54~436.27 μm)對打印分辨率的高度控制。直寫打印過程中，在墨水通過針尖擠出過程所受到的剪切力及打印后溶劑各向異性揮發的共同作用下，液晶分子自組裝形成螺旋有序結構（圖1），使墨水細絲表現出鮮艷的結構色，進一步經光照固化之后顏色可以長期保存。
圖2 高精度多彩結構色圖案的打印
基于對分辨率和顏色的良好控制，可以實現對復雜設計圖案的高還原度打印。針對不同圖案的尺寸特點選取恰當?shù)姆直媛剩瑒t可實現對同一圖案的縮放式打印。此外，多材料墨水直寫3D打印系統對多墨水打印技術的支持使不同顏色的墨水能在一個打印過程中依次打印，實現彩色圖案的快速制造(圖2)。
圖3 仿生蝴蝶機器人的設計、打印及運動狀態照片
除了多色打印，多墨水打印技術還使結構色材料與多功能材料的集成式打印成為可能。該課題組將結構色材料打印的任意圖案作為仿生表層引入至仿生機器人中，一體式打印了基于多層結構的仿生柔性機器人。該仿生機器人以磁響應彈性體為致動層，模仿蝴蝶的無束縛運動能力；并以膽甾相液晶彈性體為表面仿生著色層，模仿蝴蝶的結構色外觀。如圖3所示，一體式墨水直寫打印的仿生蝴蝶擁有美麗而逼真的外形，而在外加磁場作用下可生動地“撲動”翅膀，有極高的仿生度，體現了這種打印策略在新一代仿生機器人及其他更多可打印系統中的應用潛力。此外，打印的結構色液晶彈性體還具有熱響應性，加熱即可發生定向形變，呈現出4D打印效果。未來可在仿生機器人、信息存儲、柔性傳感和信號檢測方面得到應用。
該項研究以“3D-Printed Biomimetic Structural Colors”為題發表在期刊Small上。文章的第一作者是中山大學材料科學與工程學院2020級碩士研究生畢燃，郭雙壯副教授為通訊作者。
